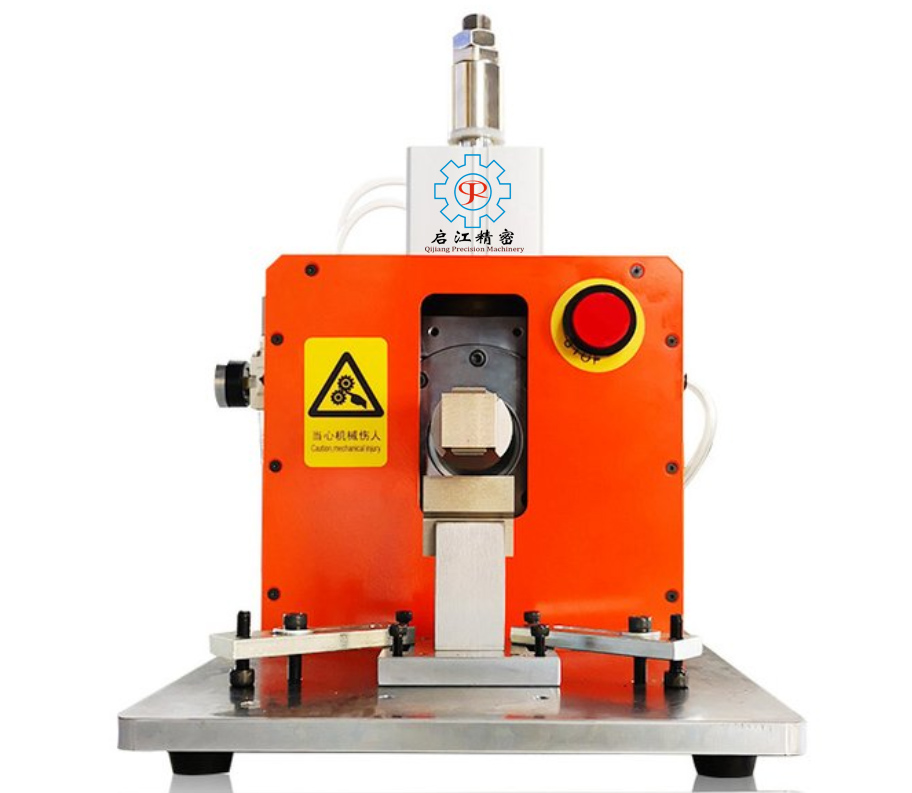

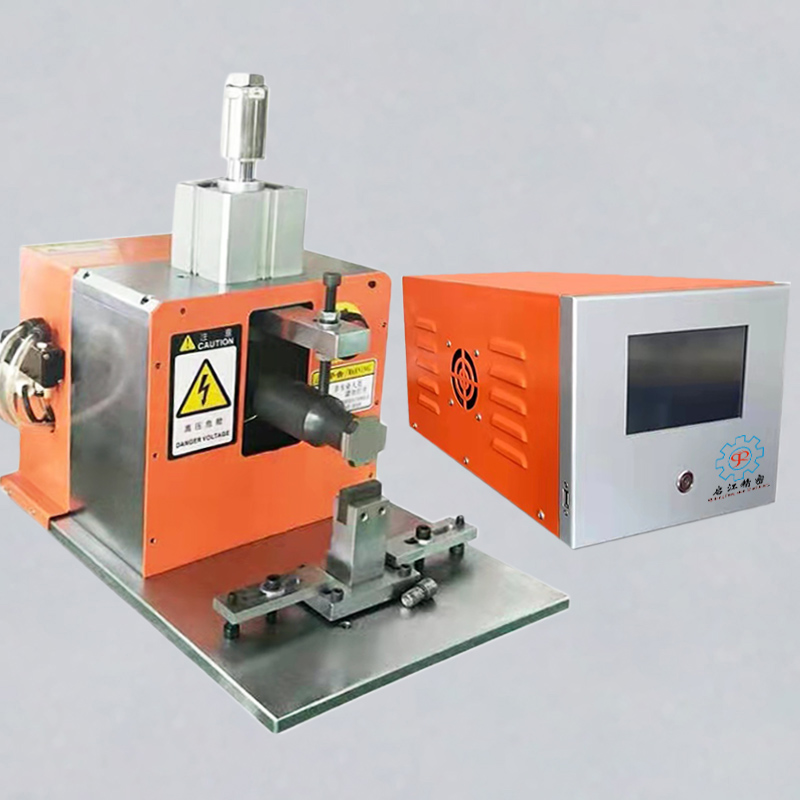

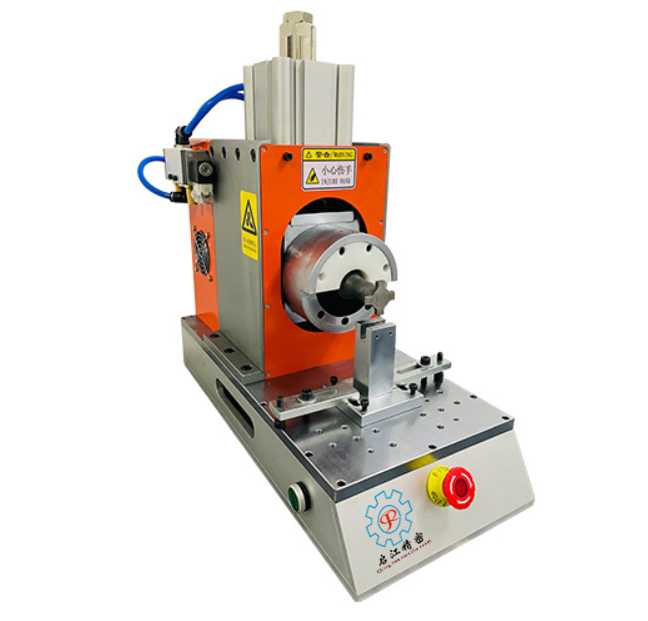

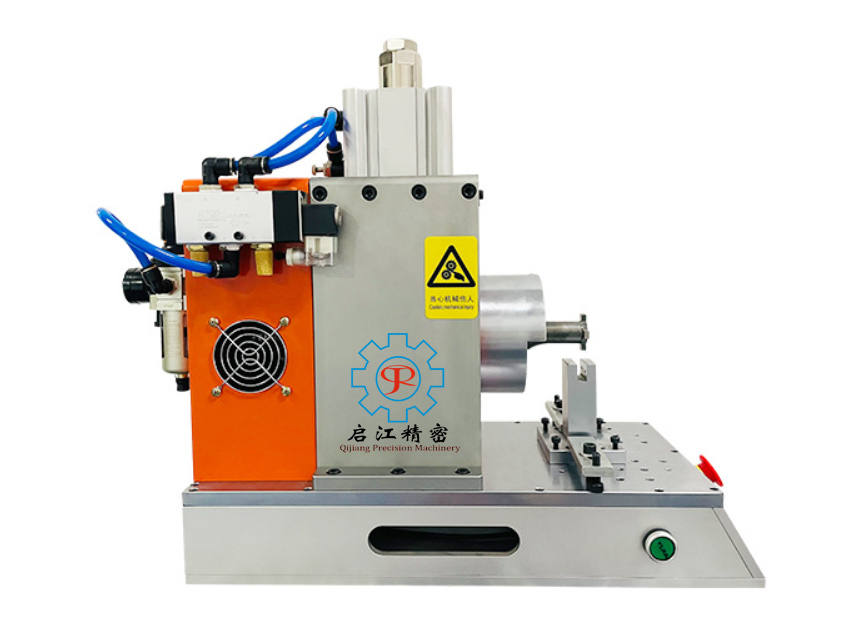

超声波金属焊接机

设备参数:

说明：

超声波金属焊接利用高频振动波传递到待焊接的两个金属表面。在压力下，两个金属表面被用来相互摩擦，以在分子层之间形成融合。其优点是快速、节能、熔接强度高、导电性好、导热性好、无火花、接近冷态

超声波金属焊机的组成

1.超声波部件

超声波部件由一个换能器和一个焊接头组成。换能器采用压电振动器，其功能是将电能转化为机械振动。转换器类似于电路中的变压器，起到机械阻尼变换和振幅放大的作用。焊接头是根据焊接要求和焊件形状设计的。它还起到阻抗变换和振幅放大两组的作用。就结构和形状而言，焊头并不复杂，但它需要最好的设计、最好的材料和最好的加工技术。形状复杂、尺寸大的焊头很难设计，通常由制造商设计。

2.气动系统

气压系统由压缩空气提供动力，通过电磁阀切换电路驱动气缸活塞驱动焊头上下移动。压力调节阀用于控制空气压力，单向节流阀用于控制提升速度。

3.控制电路

控制电路对焊接过程进行程序控制。面板上的功能键可以根据不同的焊接对象设置焊接时间和延迟时间，然后按下脚踏开关，焊机就会自动完成一个焊接过程。

适用行业

超声波金属焊机主要用于焊接混合动力电动汽车中的大电流端子、铝线、锂电池接线片（铝和铝、铝和铜、铝和镍、铝和镀镍、铜和镍）、电动机、漆包线、燃料电池正负极！
